راهنمای انتخاب هادی های AAC، AAAC و ABC

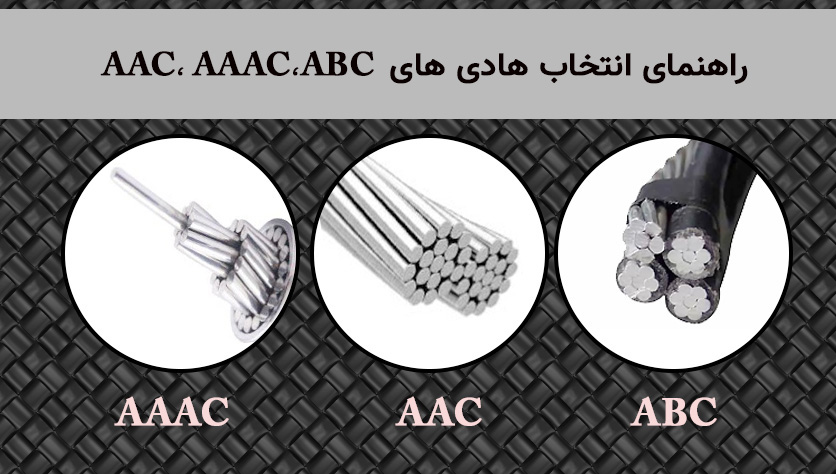

AAC،-AAAC،ABC--راهنمای-انتخاب-هادی-های

مقدمه

انتخاب نوع مناسب هادی الکتریکی برای نیازهای خاص بسیار مهم است تا ایمنی، کارایی و طول عمر را تضمین کند. این راهنمای جامع یک مقایسه دقیق از هادی های تمام آلومینیومی (AAC)، هادی های آلیاژ تمام آلومینیومی (AAAC)، و هادی های خودنگه‌دار (ABC) ارائه می‌دهد. هر بخش شامل مزایا، معایب، بهترین موارد استفاده، استانداردها و ویژگی‌های فنی و مکانیکی است. تمامی اطلاعات با منابع معتبر تایید شده‌اند تا دقت آن‌ها تضمین شود.

مروری بر انواع هادی ها

هادی تمام آلومینیومی (AAC)

مزایا:

  • رسانایی بالا: ساخته شده از آلومینیوم خالص، AAC دارای رسانایی الکتریکی عالی است.
  • سبک وزن: به دلیل وزن کم، آسان‌تر برای حمل و نصب است.
  • مقرون به صرفه: عموماً ارزان‌تر از کابل‌های AAAC و ABC است.
  • استفاده شهری: ایده‌آل برای مناطق شهری با فواصل انتقال کوتاه.
  • سهولت نصب: ساختار ساده و سبک بودن نصب را آسان می‌کند.

معایب:

  • استحکام کششی کم: در مقایسه با AAAC کم‌تر مقاوم است.
  • حساسیت به خوردگی: بیشتر در معرض خوردگی، به ویژه در مناطق آلوده یا ساحلی است.
  • استفاده محدود: به دلیل ضعف مکانیکی برای فواصل بلند مناسب نیست.
  • نیازهای نگهداری: به دلیل حساسیت به خوردگی نیاز به نگهداری بیشتری دارد.

بهترین موارد استفاده:

  • توزیع برق در فواصل کوتاه در محیط‌های شهری.
  • نصب‌های موقت که سهولت در حمل و نقل مهم است.
  • مناطق با تماس محدود با عناصر خورنده.
  • کاربردهایی که هزینه اهمیت زیادی دارد.

استانداردها:

  • ASTM B231/B231M: استاندارد برای کابل‌های AAC لایه‌ای.
  • IEC 61089: استاندارد بین‌المللی برای کابل‌های AAC.

ویژگی‌های فنی و مکانیکی:

  • جنس: 99.5٪ آلومینیوم.
  • رسانایی: تقریباً 61٪ IACS (استاندارد مس آنیل شده بین‌المللی).
  • استحکام کششی: 70-130 MPa.
  • ازدیاد طول: 4-8٪ در شکست.
  • وزن: 2700 کیلوگرم بر متر مکعب.
  • دامنه دما: -50°C تا 80°C.
  • افتادگی(Sag): افتادگی بیشتر به دلیل استحکام کششی کمتر.
  • تنش نصب: کمتر نسبت به AAAC و ABC.

هادی آلیاژ تمام آلومینیومی (AAAC)

مزایا:

  • استحکام بالاتر: ساخته شده از آلیاژ آلومینیوم، استحکام کششی بیشتری دارد.
  • مقاومت در برابر خوردگی: مقاومت بالاتر در برابر خوردگی نسبت به AAC.
  • دوام: طول عمر بیشتر به دلیل خواص مواد محکم‌تر.
  • مناسب برای فواصل طولانی‌تر: ایده‌آل برای فواصل طولانی‌تر.
  • عملکرد بهتر در افتادگی (Sag Performance): خصوصیات افتادگی بهبود یافته تحت بار.

معایب:

  • هزینه بالاتر: گران‌تر از AAC.
  • رسانایی کمی پایین‌تر: رسانایی کمی کاهش یافته به دلیل عناصر آلیاژی.
  • پیچیدگی نصب: نصب آن نسبت به AAC نیاز به تلاش بیشتری دارد.
  • وزن: سنگین‌تر از AAC که حمل و نقل و حمل آن را چالش‌برانگیزتر می‌کند.

بهترین موارد استفاده:

  • انتقال برق در مناطق روستایی و صنعتی که نیاز به فواصل بلندتری دارند.
  • محیط‌های خورنده مانند مناطق ساحلی یا صنعتی.
  • مناطق نیازمند استحکام مکانیکی و دوام بیشتر.
  • کاربردهایی که طول عمر طولانی‌تری اهمیت دارد.

استانداردها:

  • ASTM B399/B399M: استاندارد برای کابل‌های AAAC لایه‌ای.
  • IEC 61089: استاندارد بین‌المللی برای کابل‌های AAAC.

ویژگی‌های فنی و مکانیکی:

  • جنس: آلیاژ آلومینیوم-منیزیم-سیلیکون (AlMgSi).
  • رسانایی: تقریباً 52.5٪ IACS.
  • استحکام کششی: 150-180 MPa.
  • ازدیاد طول: 2-4٪ در شکست.
  • وزن: 2700-2750 کیلوگرم بر متر مکعب.
  • دامنه دما: -50°C تا 90°C.
  • افتادگی(Sag) افتادگی کمتر نسبت به AAC به دلیل استحکام کششی بیشتر.
  • تنش نصب: بیشتر از AAC که نیاز به تنش دقیق‌تری دارد.

کابل خودنگه‌دار (ABC)

مزایا:

  • هادی‌های عایق‌شده: هادی‌های دسته‌بندی‌شده و عایق‌شده ایمنی و اطمینان بیشتری ارائه می‌دهند.
  • کاهش ریسک اتصال کوتاه: عایق‌کردن هادی‌ها ریسک اتصال کوتاه را کاهش می‌دهد.
  • دوام و مقاومت در برابر آب و هوا: عملکرد عالی در شرایط جوی سخت.
  • زیبایی و صرفه‌جویی در فضا: ظاهر جذاب‌تر و اشغال فضای کمتر.
  • ایمنی بیشتر: کاهش خطر برق‌گرفتگی تصادفی.

معایب:

  • نصب پیچیده: نصب آن چالش‌برانگیز و زمان‌برتر است.
  • هزینه بالاتر: معمولاً گران‌ترین گزینه است.
  • وزن سنگین: به دلیل عایق‌بندی سنگین‌تر است که ممکن است نصب را پیچیده‌تر کند.
  • نگهداری: نیاز به دقت در نگهداری برای جلوگیری از آسیب به عایق دارد.

بهترین موارد استفاده:

  • مناطق شهری و پرجمعیت که ایمنی و زیبایی اهمیت دارد.
  • مناطق با شرایط جوی سخت.
  • کاربردهایی که نیاز به اطمینان بالا و نگهداری کمتر دارند.
  • خطوط توزیع هوایی در مناطق مسکونی.

استانداردها:

  • IEC 60502-1: استاندارد برای کابل‌های قدرت با عایق‌های اکسترود شده و لوازم جانبی آن‌ها برای ولتاژهای تا 1 کیلو ولت.
  • NFC 33-209: استاندارد فرانسوی برای کابل‌های LV ABC.
  • AS/NZS 3560.1: استاندارد استرالیا/نیوزیلند برای کابل‌های ABC.

ویژگی‌های فنی و مکانیکی:

  • جنس: هادی‌های آلومینیومی با انواع مختلف عایق (پلی‌اتیلن کراس‌لینک شده (XLPE)، پلی‌اتیلن با چگالی بالا (HDPE)، یا پلی‌وینیل کلراید (PVC)).
  • رسانایی: تقریباً 52-54٪ IACS.
  • استحکام کششی: 90-150 MPa.
  • ازدیاد طول: 3-6٪ در شکست.
  • وزن: 2900-3000 کیلوگرم بر متر مکعب.
  • دامنه دما: -40°C تا 90°C.
  • افتادگی(Sag) افتادگی کمتر به دلیل پیکربندی دسته‌بندی‌شده.
  • تنش نصب: نیاز به ابزارها و تکنیک‌های خاص برای تنش مناسب دارد.

انواع عایق برای کابل‌های ABC

پلی‌اتیلن کراس‌لینک شده (XLPE)
  • مزایا: خواص حرارتی و مکانیکی عالی، مقاومت بالا در برابر عایق‌الکتریکی و مقاومت خوب در برابر مواد شیمیایی و رطوبت.
  • معایب: گران‌تر از دیگر انواع عایق.
  • بهترین موارد استفاده: کاربردهای ولتاژ بالا، مناطق با دمای حرارتی بالا.
پلی‌اتیلن با چگالی بالا (HDPE)
  • مزایا: استحکام مکانیکی خوب، مقاومت در برابر سایش و خواص عایق الکتریکی عالی.
  • معایب: انعطاف‌پذیری کمتر نسبت به PVC و XLPE، ممکن است در دماهای پایین شکننده شود.
  • بهترین موارد استفاده: کاربردهای ولتاژ متوسط، مناطق نیازمند دوام بالا.
پلی‌وینیل کلراید (PVC)
  • مزایا: مقرون به صرفه، انعطاف‌پذیری خوب و سهولت در حمل و نقل.
  • معایب: مقاومت حرارتی کمتر نسبت به XLPE و HDPE، و نگرانی‌های محیط‌زیستی در هنگام ساخت و دفع.
  • بهترین موارد استفاده: کاربردهای ولتاژ پایین، مناطق نیازمند انعطاف‌پذیری و سهولت نصب.

مقایسه دقیق و تحلیل

ویژگی‌های الکتریکی

AAC:

  • مقاومت: مقاومت الکتریکی کمتر به دلیل خلوص بالای آلومینیوم.
  • اندوکتانس(ضریب خودالقایی) و کاپاسیتانس(ظرفیت خازنی): مقادیر استاندارد اندوکتانس و کاپاسیتانس، مناسب برای توزیع شهری.

AAAC:

  • مقاومت: مقاومت الکتریکی بالاتر نسبت به AAC به دلیل آلیاژ بودن.
  • اندوکتانس(ضریب خودالقایی) و کاپاسیتانس(ظرفیت خازنی): عملکرد مشابه با AAC با مقاومت مکانیکی بهتر.

ABC:

  • مقاومت: مقاومت الکتریکی مشابه با AAAC با توجه به عایق‌بودن.
  • اندوکتانس(ضریب خودالقایی) و کاپاسیتانس(ظرفیت خازنی):اندوکتانس و کاپاسیتانس پایین‌تر به دلیل نزدیکی فیزیکی هادی‌ها.

ویژگی‌های مکانیکی

AAC:

  • استحکام کششی: پایین‌تر نسبت به AAAC و ABC.
  • انعطاف‌پذیری: خوب به دلیل وزن کمتر و ساختار ساده.

AAAC:

  • استحکام کششی: بالاتر، مناسب برای فواصل طولانی‌تر.
  • انعطاف‌پذیری: مناسب با توجه به ترکیب آلیاژی.

ABC:

  • استحکام کششی: بسیار بالا، مناسب برای مناطق بادخیز و شرایط جوی سخت.
  • انعطاف‌پذیری: کاهش‌یافته به دلیل عایق‌بودن هادی‌ها.

ملاحظات محیطی

AAC:

  • حساسیت به خوردگی: بیشتر در معرض خوردگی، نیاز به پوشش‌های حفاظتی در محیط‌های خورنده.

AAAC:

  • مقاومت در برابر خوردگی: بالاتر، مناسب برای مناطق ساحلی و صنعتی.

ABC:

  • مقاومت در برابر شرایط جوی: عالی، با عایق‌های مقاوم در برابر UV و آب.

هزینه‌ها و کارایی اقتصادی

AAC:

  • هزینه اولیه: کمتر، مناسب برای پروژه‌های با بودجه محدود.
  • هزینه نگهداری: بیشتر به دلیل حساسیت به خوردگی.

AAAC:

  • هزینه اولیه: بالاتر از AAC.
  • هزینه نگهداری: کمتر به دلیل مقاومت بیشتر در برابر خوردگی.

ABC:

  • هزینه اولیه: بالاترین، مناسب برای کاربردهای حساس به ایمنی.
  • هزینه نگهداری: کمتر به دلیل عایق‌بودن و مقاومت بالا.

مطالعات موردی

مطالعه موردی ۱: توزیع شهری با AAC

سناریو: به دنبال راه‌حلی کارآمد و مقرون به صرفه برای توزیع برق در فواصل کوتاه در یک منطقه پرجمعیت یک شهر هستیم

راه‌حل: کابل‌های AAC به دلیل رسانایی بالا و هزینه کم انتخاب می‌شوند. وزن سبک آن‌ها نصب و نگهداری را در محیط شلوغ شهری ساده‌تر می‌کند.

نتیجه: استفاده از کابل‌های AAC منجر به توزیع برق قابل اعتماد با چالش‌های نصب کم می‌شود.این هادی ها به دلیل نیازهای بیشتر نگهداری که به دلیل حساسیت به خوردگی ممکن است بوجود بیاید نیازمند یک تیم نگهداری میباشند.

مطالعه موردی ۲: انتقال روستایی و فواصل طولانی با AAAC

سناریو: یک جامعه روستایی به دنبال راه‌حلی بادوام و مقاوم در برابر خوردگی برای انتقال برق در فواصل طولانی و شرایط محیطی سخت است.

راه‌حل: کابل‌های AAAC به دلیل استحکام کششی بالاتر و مقاومت بیشتر در برابر خوردگی انتخاب می‌شوند. این کابل‌ها می‌توانند فواصل طولانی‌تر را تحمل کنند و برای محیط روستایی ایده‌آل هستند.

نتیجه: کابل‌های AAAC انتقال برق قابل اعتماد با نیازهای نگهداری کمتر را فراهم می‌کنند. دوام آن‌ها طول عمر بیشتری را تضمین می‌کند و آن‌ها را در بلندمدت به یک انتخاب مقرون به صرفه تبدیل می‌کند.

مطالعه موردی ۳: توزیع هوایی مسکونی و شهری با ABC

سناریو: یک منطقه مسکونی در یک شهر ساحلی به دنبال راه‌حلی ایمن و زیبا برای توزیع برق هوایی است.

راه‌حل: کابل‌های ABC به دلیل طراحی دسته‌بندی‌شده و عایق‌شده که ایمنی و قابلیت اطمینان را افزایش می‌دهد، انتخاب می‌شوند. توانایی کابل‌ها در تحمل شرایط جوی سخت برای محیط ساحلی بسیار مهم است.

نتیجه: کابل‌های ABC ایمنی بیشتر و نیازهای نگهداری کمتر را ارائه می‌دهند، که آن‌ها را برای منطقه مسکونی ایده‌آل می‌کند. طراحی صرفه‌جویانه در فضا، ظاهر کلی محله را بهبود می‌بخشد.

نتیجه‌گیری

انتخاب نوع مناسب کابل—AAC، AAAC یا ABC—بستگی به عوامل مختلفی از جمله نیازهای کاربردی، شرایط محیطی و بودجه دارد. درک مزایا و معایب هر نوع به تصمیم‌گیری آگاهانه‌ای کمک می‌کند که بهره‌وری، ایمنی و مقرون به صرفه بودن را تضمین می‌کند.کابل AAC برای کاربردهای شهری و هزینه‌بر مناسب است، در حالی که کابل AAAC برای مناطق با فواصل بلندتر و شرایط خورنده بهتر است. کابل ABC با ایمنی و دوام بالا برای مناطق مسکونی و شرایط جوی سخت ایده‌آل است.

جدول مقایسه

ویژگیAACAAACABC
جنس۹۹.۵٪ آلومینیومآلیاژ آلومینیوم-منیزیم-سیلیکونآلومینیوم + عایق‌های مختلف (XLPE, HDPE, PVC)
رسانایی~61% IACS~52.5% IACS~52-54% IACS
استحکام کششی۷۰-۱۳۰ MPa۱۵۰-۱۸۰ MPa۹۰-۱۵۰ MPa
ازدیاد طول۴-۸٪۲-۴٪۳-۶٪
وزن۲۷۰۰ کیلوگرم/متر مکعب۲۷۰۰-۲۷۵۰ کیلوگرم/متر مکعب۲۹۰۰-۳۰۰۰ کیلوگرم/متر مکعب
دامنه دما-۵۰°C تا ۸۰°C-۵۰°C تا ۹۰°C-۴۰°C تا ۹۰°C
افتادگیزیادکمکم
پیچیدگی نصبسادهمتوسطپیچیده
مقاومت در برابر خوردگیکمزیادزیاد
هزینهکممتوسطزیاد
نگهداریزیادکمکم
بهترین موارد استفادهتوزیع شهریروستایی/صنعتیتوزیع هوایی مسکونی/شهری

منابع

  • Electrical Engineering Handbook, Ed. Richard C. Dorf, CRC Press.
  • Power System Analysis and Design, J. Duncan Glover, Mulukutla S. Sarma, Thomas Overbye.
  • Electric Power Distribution Handbook, Thomas Allen Short.
  • Standard Handbook for Electrical Engineers, Ed. H. Wayne Beaty, Donald Fink.
  • Electrical Power Cable Engineering, William A. Thue.
  • High Voltage Engineering Fundamentals, E. Kuffel, W.S. Zaengl, J. Kuffel.
  • Power Cables and Their Applications, Siemens AG.
  • https://elkamehr.com/en/professional-guide-to-choosing-aac-aaac-and-abc-cables
