مقدمه
با گسترش شبکههای توزیع برق و افزایش نیاز به سیستمهای مطمئن در محیطهای سخت و صنعتی، استفاده از کابلهای مقاوم و با دوام اهمیت ویژهای پیدا کرده است. کابل آرموردار (یا همان کابل زرهدار) به دلیل داشتن یک یا چند لایه حفاظتی، علاوه بر انتقال برق، از آسیبهای مکانیکی مانند فشار، ضربه، سایش و حتی نفوذ رطوبت جلوگیری میکند. این ویژگیها موجب میشود که کابلهای آرموردار در محیطهای زیرزمینی، صنعتی، و مناطقی با شرایط جوی دشوار کاربرد گستردهای داشته باشند.
کابل آرموردار چیست؟
کابل آرموردار، نوعی کابل برق است که در کنار اجزای اصلی مانند هادی (رسانا)، عایق و روکش، دارای یک یا چند لایه حفاظتی اضافی به نام آرمور (زره) است. این لایه آرمور معمولاً از موادی مانند سیمهای فولادی، نوارهای فلزی یا الیاف مصنوعی (مانند کولار) تشکیل میشود. هدف اصلی از استفاده از این لایه، افزایش مقاومت فیزیکی و مکانیکی کابل در برابر ضربه، فشار، کشش و سایش میباشد.
از ویژگیهای مثبت کابلهای آرموردار میتوان به افزایش عمر مفید کابل، کاهش احتمال خرابی ناشی از آسیبهای محیطی و افزایش ایمنی سیستمهای برقی اشاره کرد.
اجزای تشکیلدهنده کابل آرموردار
ساختار کابل آرموردار معمولاً شامل پنج بخش اصلی است:
- هادی کابل: بخش مرکزی که از جنس مس یا آلومینیوم ساخته شده و وظیفه انتقال جریان الکتریکی را بر عهده دارد. انتخاب هادی مناسب (افشان، مفتول یا نیمه افشان) تاثیر مستقیمی بر عملکرد کابل دارد.
- عایق کابل: لایهای از مواد عایق مانند PVC یا XLPE که هادی را از تماس مستقیم با محیط و عوامل خارجی محافظت میکند.
- فیلر کابل: در داخل کابل از یک لایه ضد آب به نام فیلر استفاده میشود تا از نفوذ آب و رطوبت به ساختار کابل جلوگیری کند.
- آرمور (زره): لایه حفاظتی اصلی کابل است که از موادی مانند سیمهای فولادی، نوارهای فلزی یا ترکیبی از آنها تشکیل شده است. آرمور نقش کلیدی در افزایش مقاومت مکانیکی کابل دارد و از آسیبهای فیزیکی در هنگام نصب و بهرهبرداری جلوگیری میکند.
- ژاکت خارجی: پوشش نهایی که علاوه بر محافظت از اجزای داخلی، کابل را در برابر سایش، ضربه و عوامل محیطی محافظت میکند.
در برخی از مدلهای کابلهای آرموردار، علاوه بر آرمور، یک لایه اضافی به نام شیلد (Shield) نیز به کار میرود.
تفاوت شیلد و آرمور
یکی از نکات مهم در طراحی کابلهای پیشرفته، تشخیص و کاربرد مناسب شیلد و آرمور است. اگرچه در برخی منابع این دو واژه بهطور اشتباه به جای یکدیگر به کار میروند، اما در عمل عملکرد و هدف آنها کاملاً متفاوت است:
۱. آرمور (Armor)
- هدف اصلی: فراهم آوردن حفاظت مکانیکی و فیزیکی کابل در برابر ضربه، فشار، کشش و سایش.
- ساختار: معمولاً از سیمهای فولادی (یا گاهی نوارهای فلزی) ساخته میشود. این لایه میتواند به شکل سیمهای گرد، تخت یا حتی بافتهای پیچیده (مانند بافت مارپیچی) باشد.
- ویژگیها: افزایش مقاومت فیزیکی، قابلیت نصب در محیطهای سخت (مانند دفن مستقیم در زمین، استفاده در زیر آب یا در محیطهای صنعتی با خطرات فیزیکی).
- هزینه: به دلیل استفاده از مواد فلزی با کیفیت و فرآیند تولید پیچیده، هزینه تولید و قیمت نهایی کابلهای آرموردار بیشتر است.
۲. شیلد (Shield)
- هدف اصلی: کاهش تداخلات الکترومغناطیسی (EMI) و حفاظت از سیگنالهای الکتریکی و دادههای انتقالی در کابل.
- ساختار: شیلد معمولاً از لایهای نازک از فویل (مثلاً آلومینیومی یا مسی) یا بافتهای آلیاژی (مانند بافتهای مسی) تشکیل میشود. این لایه در اطراف بخشهای عایق کابل قرار میگیرد.
- ویژگیها: کاهش نویز و تداخلات الکترومغناطیسی، جلوگیری از نفوذ تداخلات خارجی به داخل کابل و تضمین انتقال صحیح سیگنالها. در برخی کاربردها، شیلد همچنین میتواند به عنوان لایه ارت (Grounding) عمل کند.
- هزینه و انعطافپذیری: به علت ضخامت بسیار نازک، شیلد نسبت به آرمور انعطافپذیرتر بوده و تأثیر کمتری بر افزایش قطر کلی کابل دارد. از نظر هزینه نیز معمولا هزینه اضافی قابل توجهی ایجاد نمیکند.
کاربرد همزمان
در برخی کابلهای پیشرفته، هم آرمور و هم شیلد به کار میروند تا علاوه بر محافظت مکانیکی، از تداخلات الکترومغناطیسی نیز جلوگیری شود. در این حالت:
- آرمور: از آسیبهای فیزیکی مانند ضربه، فشار و کشش در محیطهای سخت جلوگیری میکند.
- شیلد: از تداخلات الکترومغناطیسی ناشی از تجهیزات اطراف و سایر کابلها محافظت میکند و تضمین میکند که سیگنالهای الکتریکی بدون خطا منتقل شوند.
انواع کابلهای آرموردار
با توجه به نیازهای متنوع بازار و شرایط نصب، کابلهای آرموردار در انواع مختلفی تولید میشوند که از مهمترین آنها میتوان به موارد زیر اشاره کرد:
- کابل SWA (Steel Wire Armoured): دارای آرمور از سیمهای فولادی گرد یا تخت است. این کابلها برای دفن مستقیم در زمین و محیطهای مرطوب بسیار مناسب هستند.
- کابل STA (Steel Tape Armoured): دارای آرمور از نوارهای فولادی هستند که انعطافپذیری بالاتری نسبت به کابلهای SWA دارند و به راحتی در نصبهای زیرزمینی به کار میروند.
- کابل AWA (Aluminium Wire Armoured): این نوع کابلها به دلیل استفاده از آرمور آلومینیومی نسبت به وزن سبکتر و هزینه کمتر محبوب هستند.
- کابلهای ضد حریق آرموردار: به منظور استفاده در محیطهایی که نیاز به حفاظت در برابر آتش دارند، از مواد خاص نسوز مانند سیلیکون در ساختار آنها استفاده میشود.
- کابلهای شبکه زرهدار: این کابلها علاوه بر ویژگیهای مکانیکی، از شیلد برای کاهش نویز و تداخلات الکترومغناطیسی بهره میبرند.
کاربردهای کابل آرموردار
کابلهای آرموردار به دلیل مقاومت بالایشان در برابر آسیبهای فیزیکی و محیطی، در کاربردهای متعددی به کار میروند. از جمله موارد استفاده میتوان به موارد زیر اشاره کرد:
- شبکههای توزیع برق: به ویژه در سیستمهای فشار قوی و متوسط که کابلها در معرض ضربه، خمیدگی و شرایط سخت نصب قرار دارند.
- کابلکشی زیرزمینی: دفن مستقیم کابل در زمین به دلیل داشتن آرمور امکانپذیر است و از نفوذ آب و رطوبت جلوگیری میکند.
- محیطهای صنعتی: کارخانهها، پمپ بنزینها، پروژههای نفت و گاز و سایر محیطهایی که احتمال آسیبهای مکانیکی بالا وجود دارد.
- کابلهای شبکه و ارتباطات: استفاده از شیلد در کنار آرمور موجب انتقال صحیح داده و کاهش نویز در سیستمهای ارتباطی میشود.
- کابلهای ضد حریق: در محیطهای حساس به آتشسوزی، کابلهای آرموردار با مواد نسوز میتوانند نقش حیاتی در ایمنی سیستمهای برقی داشته باشند.
مزایای استفاده از کابل آرموردار
کابلهای آرموردار با وجود داشتن ساختار پیچیدهتر، مزایای فراوانی دارند که از جمله آنها میتوان به موارد زیر اشاره کرد:
- افزایش دوام و عمر مفید: لایه آرمور باعث کاهش آسیبهای مکانیکی میشود.
- امنیت بالاتر: کاهش احتمال خرابی و ایجاد حوادث ناشی از آسیبهای فیزیکی.
- ایمنی در شرایط سخت: مناسب برای نصب در محیطهای مرطوب، صنعتی یا مناطقی که امکان تماس با حیوانات یا عوامل خورنده وجود دارد.
- انتقال پایدار و مطمئن انرژی و اطلاعات: در کابلهای مجهز به شیلد، تداخلات الکترومغناطیسی به حداقل میرسد که انتقال سیگنالها را بهبود میبخشد.

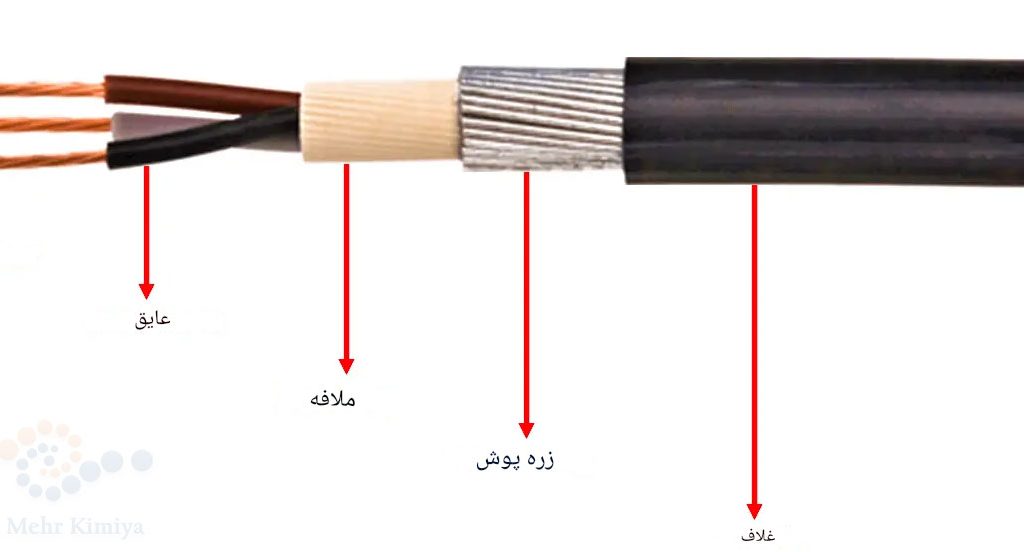

در تصویر بالا، ساختار یک کابل آرموردار (زرهدار) نمایش داده شده است که از چند بخش اصلی تشکیل میشود. در ادامه، هر بخش بههمراه نقش آن توضیح داده شده است:
- هادی (Conductor)
- هسته یا مرکز کابل است که جریان الکتریسیته را منتقل میکند.
- معمولاً از جنس مس یا آلومینیوم ساخته میشود و بسته به نوع کاربرد، میتواند افشان (انعطافپذیر)، نیمهافشان یا مفتولی باشد.
- هرچه سطح مقطع هادی بزرگتر باشد، توانایی انتقال جریان بیشتری دارد.
- عایق (Insulation)
- روی هادی کشیده میشود تا مانع تماس مستقیم جریان الکتریسیته با سایر بخشهای کابل و محیط اطراف شود.
- جنس عایق اغلب از موادی مانند PVC یا XLPE است. انتخاب جنس عایق بر اساس سطح ولتاژ، شرایط دمایی و نیازهای مکانیکی انجام میشود.
- ملافه یا فیلر (Filler)
- فضایی میان رشتهها و عایق را پر میکند و شکل کابل را حفظ مینماید.
- از مواد پلیمری یا الیاف مصنوعی ساخته میشود تا کابل حالت گرد و منظم داشته باشد و در برابر لرزشها یا تکانهای مکانیکی مقاومت بیشتری نشان دهد.
- همچنین از نفوذ آب یا رطوبت در برخی انواع کابلها جلوگیری میکند.
- زرهپوش یا آرمور (Armor)
- لایهای از سیمهای فولادی یا نوارهای فلزی است که به دور بخشهای داخلی کابل پیچیده میشود.
- وظیفه اصلی آن حفاظت مکانیکی در برابر ضربه، فشار، کشش و آسیبهای احتمالی محیطی است.
- در برخی کابلها، آرمور ممکن است از جنس آلومینیوم یا حتی الیاف مقاوم (مانند کولار) باشد؛ اما فولاد رایجترین نوع زره است.
- غلاف (Sheath یا Jacket)
- لایه بیرونی کابل است که تمامی بخشهای داخلی را در برابر رطوبت، گرد و غبار، مواد شیمیایی و عوامل محیطی محافظت میکند.
- جنس غلاف اغلب PVC، پلیاتیلن یا ترکیبات پلیمری مقاوم در برابر شرایط آبوهوایی مختلف است.
- انتخاب نوع غلاف نیز بر اساس شرایط نصب (مانند دفن در زمین، فضای باز یا محیطهای صنعتی) انجام میشود.
جمعبندی ساختار کابل آرموردار
- هادی: وظیفه انتقال جریان برق یا سیگنال.
- عایق: جلوگیری از تماس الکتریکی هادی با محیط و رشتههای دیگر.
- ملافه (فیلر): پرکننده فضای خالی و کمک به حفظ شکل و پایداری کابل.
- زرهپوش (آرمور): ایجاد مقاومت مکانیکی بالا در برابر فشار و ضربه.
- غلاف: پوشش بیرونی برای محافظت از تمامی اجزای داخلی در برابر رطوبت، گرد و خاک و آسیبهای محیطی.
وجود آرمور در این کابلها سبب شده تا بتوان از آنها در شرایط محیطی سخت نظیر دفن مستقیم در خاک، زیر آب، کانالهای صنعتی، فضاهای باز و محیطهای شیمیایی استفاده کرد. این ساختار لایهبهلایه، کابل آرموردار را به گزینهای ایدهآل برای پروژههایی تبدیل کرده است که نیاز به ایمنی بالا و مقاومت در برابر آسیبهای مکانیکی دارند.
جمعبندی
کابل آرموردار یا کابل زرهدار با داشتن ساختار چندلایه شامل هادی، عایق، فیلر، آرمور و ژاکت خارجی، راهحلی مطمئن برای انتقال برق در محیطهای سخت و پرخطر به شمار میرود. در کنار این، استفاده از شیلد در برخی مدلها باعث میشود تا علاوه بر حفاظت مکانیکی، از تداخلات الکترومغناطیسی نیز جلوگیری شود.
تفاوتهای کلیدی بین آرمور و شیلد در این نکته است که آرمور تمرکز خود را بر حفاظت مکانیکی دارد در حالی که شیلد عمدتاً برای کاهش نویز و تداخلات الکتریکی به کار میرود. انتخاب صحیح نوع کابل بر اساس شرایط محیطی و نیازهای سیستمهای برقی و داده، میتواند از بروز مشکلات جدی جلوگیری کرده و طول عمر سیستم را افزایش دهد.
با توجه به پیشرفتهای فنی و استانداردهای روز، امروزه کابلهای آرموردار متنوعی در بازار موجود هستند که هر کدام بسته به کاربرد، ویژگیهای منحصر به فردی را ارائه میدهند. بنابراین، آشنایی کامل با مشخصات و تفاوتهای موجود میتواند در انتخاب بهترین گزینه برای پروژههای برقی نقش مهمی ایفا کند.
